Применение средств Visual Basic для графического представления данных.

Цель работы: визуализация результатов на языке Visual Basic с помощью различных вариантов графиков функций и гистограмм.

1. Введение

2. Экранные координаты

3. Программирование на Visual Basic

   1. Типы данных

   2. Объявление переменных и констант

   3. Массивы

   4. Операторы управления

4. Графические методы и функции

5. Окно кода


При различных операциях с окном приложения (масштабирование, перекрытие и сдвиг окон) изображение в окне необходимо обновлять. При подобных операциях Windows генерирует событие Paint. Поэтому для восстановления изображения надо написать процедуру обработки данного события (Form_Paint). В первый раз эту процедуру надо вызвать самостоятельно, а в дальнейшем изображение будет восстанавливаться автоматически. Более простой способ перерисовки экрана – установка свойства формы AutoRedraw=True. Однако это связано с определенными затратами памяти, необходимыми для хранения образа экрана в памяти ЭВМ.

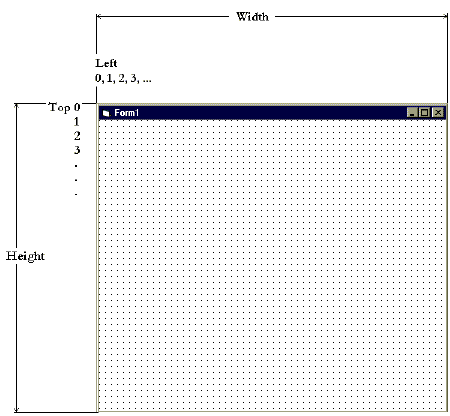

Для указания размеров формы надо задать ее свойства: Width, Height, Left и Top, показанные на рисунке. Значения этих величин измеряются в twips. Если требуется работать с другими единицами измерения, то нужно изменить свойство формы ScaleMode согласно приведенной таблице:

Если ScaleMode=0, то необходимо установить свойства ScaleHeight, ScaleWidth, ScaleLeft и ScaleTop, которые аналогичны описанным выше свойствам формы. Масштаб формы можно изменять программно: либо устанавливая значения нужных свойств, либо методом Scale, который имеет следующий синтаксис:

где в качестве параметров метода указаны координаты левого верхнего и правого нижнего углов формы. Для того, чтобы установить Декартову систему координат с центром ( точка (0,0) ) в центральной точке формы с одинаковой шириной и длиной окна (ScaleWidth=2a,ScaleHeight=2a) необходимо записать метод Scale в следующем виде

Вызов метода Scale без параметров восстанавливает исходный масштаб окна формы (в twips) и возвращает начало координат в левый верхний угол.

В языке Visual Basic введены семь основных типов данных, которые представлены в таблице.

Тип Currency (валюта) предназначен специально для финансовых расчетов. Число такого типа всегда имеет точность до четвертого знака после точки. Например, число 21,00003 округляется до 21,0000, То есть это тип данных с фиксированной точкой.

Переменная типа Variant (варьируемый) способна принимать любое значение. Данные этого типа в действительности всегда состоят из двух частей: собственно значения (любого типа) и кода, указывающего на истинный тип данных.

Синтаксис объявления переменной следующий.

Если опущено ключевое слово As, то Visual Basicприсвоит переменной тип Variant. По умолчанию числовой переменной присваивается нулевое значение.

Оператор Dim, расположенный в процедуре, создает только локальные переменные. Глобальные и действующие на уровне модуля переменные должны быть явно описаны операторами Dim и Global в разделе общих объявлений (general). Синтаксис оператора Global:

Для хранения постоянных величин используются константы:

Например, Cjnst One=1.

Для объявления массива используется следующая запись.

Размерность массива (maxSize) является величиной целого типа. Нумерация элементов массива от 0 до maxSize.

Условный оператор.

If выражение Then
[оператор]…
[Else
[оператор]…]
End If

Управление циклом.

А. С проверкой в начале цикла.

Do {While | Until} выражение
[оператор]…
Loop

Б. С проверкой в конце цикла

Do
[оператор]…
Loop {While | Until} выражение

Оператор For.

For переменная=начальное значение To конечное значение
[Step приращение]
[оператор]…
Next

В этом разделе будет описан синтаксис необходимых для выполнения лабораторной работы методов и функций программирования графики.

Cls – стирает все изображение и текст в указанном объекте

Line – рисование линии в указанном объекте

где (x1,y1)-начальная точка линии. Если она не указана, линия начинается от текущей позиции. Вторую пару координат нужно указывать обязательно -(x2,y2).

Параметр <цвет> определяет цвет линии. Если он не задан, то для рисования используется значение свойства формы ForeColor. Для явного задания значения цвета необходимо использовать функцию QBColor(i), где i- константа, определяющая значение цвета. Значения констант можно просмотреть, используя справочную систему Visual Basic (Help).

Если указана буква B (Box-прямоугольник), то вместо линии вычерчивается прямоугольник; пары координат определяют положение его противоположных по диагонали углов. Прямоугольник заполняется цветом, указанным в FillColor, а тип заполнения определяется свойством FillStyle формы. Если есть буква F, то прямоугольник закрашивается тем же цветом, что и границы. Параметр F используется только вместе с параметром B.

End – завершает работу приложения.

Для нахождения других стандартных функций Visual Basic рекомендуется воспользоваться справочной системой Help.

Function <имя> [( [параметр [As <тип1>]][,…] )] [As <тип2>]
<операторы>
<имя>=выражение
<операторы>
End Function

Строка <имя>=выражение нужна для того, чтобы функция возвращала значение. <Тип2> указывает на тип возвращаемой величины. В круглых скобках описаны формальные параметры данной функции, фактические значения которых задаются при ее вызове.

Программирование расчета значений координат может быть реализовано с помощью отдельно написанной функции, вызов которой осуществляется в цикле. Программный код функции размещается в разделе общих объявлений (general) списка Object в окне кода.

Для установки курсора в позицию X, Y формы требуется установить значения свойств CurrentX=X, CurrentY=Y. Эти свойства доступны только в период выполнения программы. Последующий вывод информации методом Print будет осуществляться, начмная с точки с координатами (CurrentX, CurrentY).

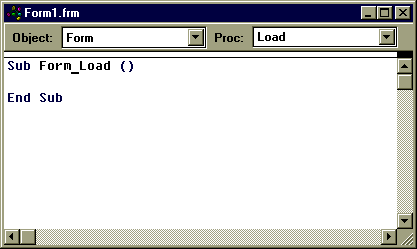

Когда создается внешний вид формы, и на нее вносятся инструменты, Visual Basic автоматически подготавливает шаблоны процедур для обработки событий. Чтобы открыть окно кода необходимо дважды щелкнуть на выбранном объекте.

В списке Object можно выбрать интересующий объект, а в списке Proc событие, реакцию на которое нужно оформить в виде программы. Сам код помещается между двумя ключевыми словами Sub, End Sub.

Введенный код будет храниться в том же файле, что и экранные объекты формы.
